Doppelexzenterklappen
Absperrklappen mit doppelexzentrisch gelagerter Klappenscheibe sind geeignet zum Absperren
und Regeln von gasförmigen und flüssigen Medien. Der Vorteil dieses Konstruktionsprinzips beruht
auf dem einfachen und robusten Aufbau, der kompakten Bauweise, niedrigen Betätigungskräften
und geringem Dichtungsverschleiß.
Die Doppelexenterklappen sind lieferbar mit Flanschanschluss (Baureihe FDEK) oder mit
Schweißenden (Baureihe SDEK) gemäß DIN und ausländischer Normen. Sie sind lieferbar im
Druckbereich bis 40 bar (je nach Werkstoffkombination), im Betriebstemperaturbereich bis 600 °C
(Regeleinsatzbereich) und im Nennweitenbereich von DN 150 bis DN 3400.
und Regeln von gasförmigen und flüssigen Medien. Der Vorteil dieses Konstruktionsprinzips beruht
auf dem einfachen und robusten Aufbau, der kompakten Bauweise, niedrigen Betätigungskräften
und geringem Dichtungsverschleiß.
Die Doppelexenterklappen sind lieferbar mit Flanschanschluss (Baureihe FDEK) oder mit
Schweißenden (Baureihe SDEK) gemäß DIN und ausländischer Normen. Sie sind lieferbar im
Druckbereich bis 40 bar (je nach Werkstoffkombination), im Betriebstemperaturbereich bis 600 °C
(Regeleinsatzbereich) und im Nennweitenbereich von DN 150 bis DN 3400.

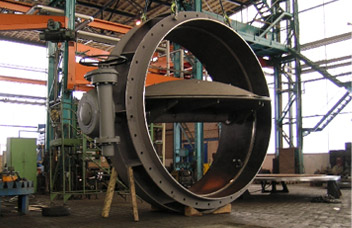

Absperrklappe FDEK-G DN 2000, PN 10
Kühlwasser, 60°C, 4bar
Kühlwasser, 60°C, 4bar

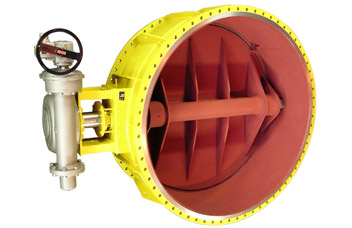

Absperrklappe FDEK DN 1600, PN 10
Konvertergas, 350°C, 1bar Vakuum
Konvertergas, 350°C, 1bar Vakuum

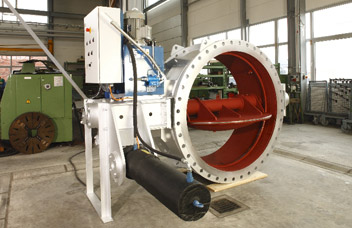

Absperrklappe SDEK DN 3400, PN 2,5
Dampf, 120°C, 1bar Vakuum
Dampf, 120°C, 1bar Vakuum

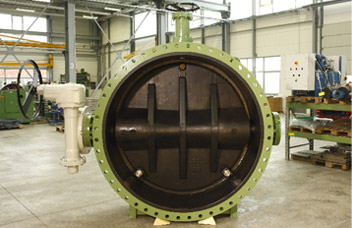

Absperrklappe FDEK-G-HY DN 2000, PN 10
Kühlwasser, 60°C, 4bar
Kühlwasser, 60°C, 4bar

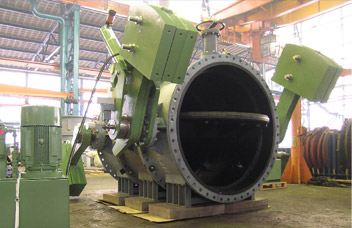

Absperrklappe FDEK DN 2800, PN 10
HO-Gas, 60°C, 1bar
HO-Gas, 60°C, 1bar
